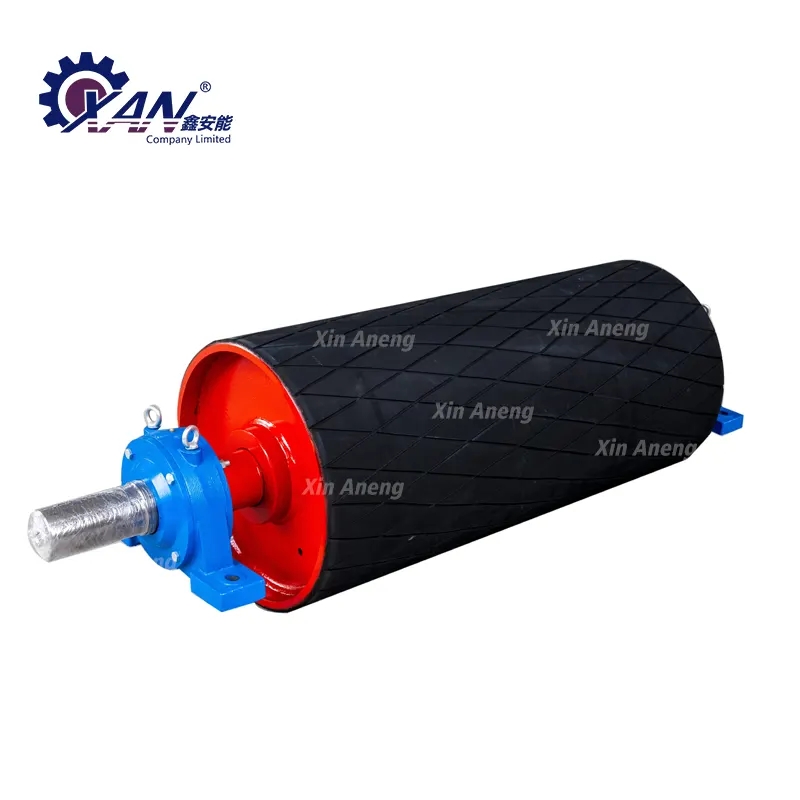

Magmaneho ng Pulley

Ginagarantiya ng XAN ang isang minimum na 5-taong warranty sa lahat ng karaniwang Drive Pulley. Ang paraan ng pagbuo ng ibabaw na layer ng goma ay vulcanized rubber covering. Ang kapal ng surface rubber layer ng Drive Pulley ay hindi dapat mas mababa sa 16mm, at ang tigas ng surface rubber layer ng drive roller ay hindi dapat mas mababa sa 70 Shore A.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang teknolohiya sa pagproseso at pagmamanupaktura at mga materyales ng Drive Pulley ng Xin Aneng

1. Ang silindro ay hinangin ng carbon dioxide gas shielded welding at submerged arc welding, at ang buong katawan ay nilagyan ng furnace annealed upang maalis ang stress. Pagbubutas ng panloob na butas upang matiyak ang koneksyon sa pagitan ng pabahay ng gulong at ng baras.

2. Ang Drive Pulley shaft ng Xin Aneng ay gawa sa mataas na kalidad na 45 na bakal, na magaspang na pinaikot at nasubok sa ultrasonic flaw, pagkatapos ay pinapatay at pinainit, at pagkatapos ay pinong pinaikot at giniling.

3. Upang matiyak ang kalidad ng drum, ang lahat ng drum ay dapat na masuri nang buo, at ang kalidad ng bawat weld ng drum ay dapat na siyasatin ng UT at i-archive. Ang mga welds sa ibaba ay kailangang suriin sa pamamagitan ng pangkulay. Kung mayroong anumang mga depekto, dapat itong alisin sa oras na may carbon arc gouging at pagkatapos ay muling hinangin.

4. Upang matiyak ang maayos na operasyon, ang drum ay inilagay din sa pamamagitan ng isang static balance test stand, at ang mga static na pagsusuri sa balanse ay isinagawa nang mahigpit alinsunod sa mga pamantayang kinakailangan. Ang eksperimento sa static na balanse ay isinasagawa ayon sa antas ng G40.

5. Gumagamit ang aming kumpanya ng mga ultrasonic flaw detector para magsagawa ng flaw detection sa Drive Pulley ng Xin Aneng.

Pulley casting goma

1. Ang ibabaw ng lahat ng The Drive Pulley ay gawa sa prismatic cast rubber. Ang ibabaw na layer ng goma ay nabuo sa pamamagitan ng vulcanized rubber covering. Ang kapal ng ibabaw na layer ng goma ay hindi mas mababa sa 14mm, at ang katigasan ng ibabaw na layer ng goma ay hindi mas mababa sa Shore 70 degrees.

2. Ang ibabaw ng The Drive Pulley ay makinis at hindi natatakpan ng pandikit.

3. Ang malagkit na layer ay garantisadong walang mga depekto tulad ng delamination at blistering. Ang mga pisikal at mekanikal na katangian ng top glue at bottom glue ay sumusunod sa mga nauugnay na regulasyon sa GB10595-2017.

Matapos mabuo ang drum, ang radial runout tolerance ng panlabas na bilog ay dapat sumunod sa mga kinakailangan sa talahanayan sa ibaba.

Yunit: mm

PulleyD		200～800	1000～1600	1800
Radial circular runout tolerance	Non-Lagging Pulley Pulley	0.6	1.0	1.5
Radial circular runout tolerance	Lagging Pulley	1.1	1.5	2.0

Ang mga pulley bearings ay FAG o SKF bearings.

Pangunahing teknikal na mga parameter ng drum-Radial runout ng drum panlabas na bilog

Buntot Bend Pulley

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

Magmaneho ng Pulley

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

Pagtutukoy ng Magmaneho ng Pulley

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	b1	ds	Rolling axis 承	Makinis na roller 筒	Rubber surface roller 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Ang aming pabrika:

Ang aming kumpanya ay may komprehensibong sistema ng pagtiyak ng kalidad. Bago magsimula ang produksyon, magsusumite kami ng komprehensibong plano sa pagtiyak ng kalidad para sa proyektong ito. Kasama sa planong ito ang mga pamamaraan sa pagtitiyak ng kalidad, mga pamamaraan ng organisasyon, mga kwalipikasyon ng mga kasangkot na tauhan, at mga kontrol para sa lahat ng aktibidad na nakakaapekto sa kalidad ng proyekto tulad ng disenyo, pagkuha, pagmamanupaktura, transportasyon, pag-install, pagkomisyon, at pagpapanatili. Mayroon kaming dedikadong tauhan na responsable para sa mga aktibidad sa pagtitiyak ng kalidad.

Pangunahing tinutukoy ng aming plano sa pagtiyak sa kalidad ang mga sumusunod na punto:

1.Inspeksyon at kontrol ng kagamitan;

2.Pagkontrol sa biniling kagamitan o materyales;

3.Pagkontrol ng mga materyales;

4.Pagkontrol ng mga espesyal na proseso;

5.On-site na pangangasiwa sa konstruksiyon;

6. Mga puntos at iskedyul ng saksi ng kalidad.
