Xin Anengmga gamitBitbit ang Idler Rollermga solusyon na idinisenyo upang suportahan ang naka-load na bahagi ng mga conveyor ng belt habang binabawasan ang belt sag, running resistance, at hindi kinakailangang pagsusuot. Sa disenyong nakatuon sa matatag na pag-ikot, maaasahang sealing, at kontroladong radial runout, ang mga roller na ito ay maaaring suportahan ang hinihingi na maramihang-materyal na paghawak ng mga application at idinisenyo para sa hanggang 30,000 oras ng serbisyo sa ilalim ng normal na mga kondisyon sa pagtatrabaho.
Ang isang nagdadala ng idler roller ay isa sa mga mahahalagang bahagi sa isang belt conveyor system dahil patuloy nitong sinusuportahan ang conveyor belt at ang materyal na dinadala. Nakakatulong ang mga wastong napiling idler na mapanatili ang hugis ng sinturon, namamahagi ng load, nagpapababa ng friction, at nagsusulong ng matatag na conveying. Ipinapaliwanag ng gabay na ito kung paano gumagana ang mga nagdadala ng mga idler, ang kanilang mga pangunahing bahagi, mga salik sa pagganap, mga available na configuration, mga pagsasaalang-alang sa pagpili, at mga kasanayan sa pagpapanatili. Sinusuri din nito kung bakit ang katumpakan ng roller, mga bearings, sealing, kalidad ng materyal, at mga kondisyon ng pagpapatakbo ng conveyor ay dapat isaalang-alang kapag pumipili ng isang idler na supplier.
Talaan ng mga Nilalaman
- Ano ang Carrying Idler Roller?
- Paano Gumagana ang isang Carrying Idler Roller?
- Ano ang Mga Pangunahing Bahagi?
- Anong mga Benepisyo ang Ibinibigay Nito?
- Anong mga Uri ng Pagdadala ng mga Idler ang Available?
- Paano Mo Dapat Piliin ang Tamang Roller?
- Aling mga Teknikal na Salik ang Nakakaapekto sa Pagganap?
- Paano Mapapahaba ang Buhay ng Conveyor Idler?
- Mga Madalas Itanong
- Konklusyon

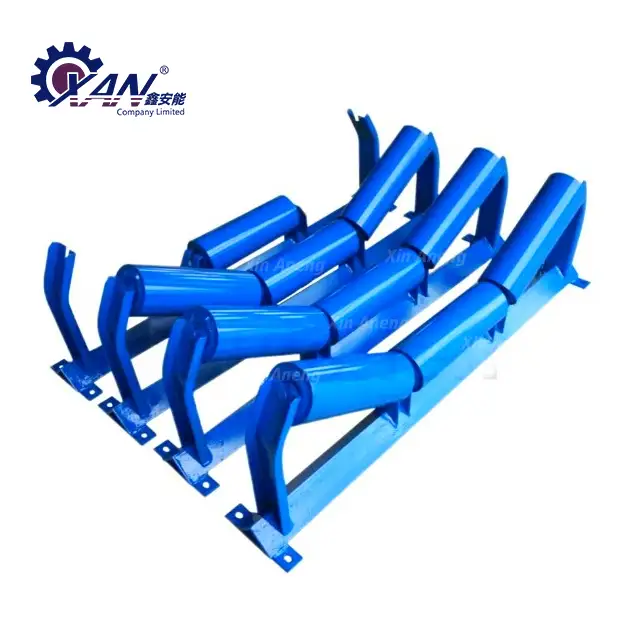

Ano ang Carrying Idler Roller?
Ang carrying idler roller ay isang umiikot na bahagi ng conveyor na naka-install sa ilalim ng carrying side ng isang belt conveyor. Ang pangunahing gawain nito ay suportahan ang sinturon at ang bultong materyal na inilagay dito habang gumagalaw ang sinturon sa ruta ng pagdadala.
Hindi tulad ng conveyor drive pulley, na nagbibigay ng driving force, ang idler ay pangunahing nagbibigay ng mekanikal na suporta at kinokontrol na rolling contact. Ang maramihang mga roller ay karaniwang nakaayos bilang isang idler set, na nagpapahintulot sa sinturon na mapanatili ang isang angkop na profile habang nagdadala ng materyal.
Depende sa disenyo ng conveyor, ang pagdadala ng mga idler ay maaaring i-configure bilang karaniwang trough idler, flat arrangement, impact-oriented na disenyo, self-aligning configuration, o V-shaped na solusyon. Ang tamang configuration ay depende sa lapad ng sinturon, mga katangian ng materyal, bilis ng conveyor, mga kondisyon sa paglo-load, at mga kinakailangan sa pag-install.
Para sa mga manufacturer at system integrator, ang pagpili ng naaangkop na dala na idler roller ay hindi lamang isang desisyon sa pagbili ng bahagi. Direkta itong nakakaapekto sa katatagan ng conveyor, pagsubaybay sa sinturon, pagkonsumo ng enerhiya, dalas ng pagpapanatili, at buhay ng pagpapatakbo.
Paano Gumagana ang isang Carrying Idler Roller?
Sa panahon ng operasyon, gumagalaw ang conveyor belt sa isang serye ng mga umiikot na roller. Habang nilo-load ang bulk material sa belt, inililipat ang timbang nito sa pamamagitan ng belt papunta sa idler set at pagkatapos ay sa conveyor frame.
Ang isang mahusay na dinisenyo na pagsasaayos ng pagdala ay gumaganap ng ilang mga function nang sabay-sabay:
- Sinusuportahan ang bigat ng walang laman na conveyor belt.
- Sinusuportahan ang pagkarga ng materyal na dinadala.
- Tumutulong na mapanatili ang nilalayon na profile ng sinturon.
- Binabawasan ang belt sag sa pagitan ng mga support point.
- Nililimitahan ang rolling resistance sa panahon ng paghahatid.
- Tumutulong na mapanatili ang maayos na transportasyon ng materyal.
- Binabawasan ang hindi kinakailangang stress sa conveyor belt.
Sa isang tipikal na troughed conveyor, ilang roller ang nakaposisyon sa isang anggulo upang bumuo ng isang labangan. Ang pagsasaayos na ito ay nagpapataas sa kakayahan ng sinturon na mapanatili ang maramihang materyales at maaaring mapabuti ang kapasidad ng paghahatid nang hindi nangangailangan ng labis na lapad ng sinturon.
Ano ang Mga Pangunahing Bahagi?
Ang pagiging maaasahan ng isang conveyor idler ay nakasalalay sa pakikipag-ugnayan ng ilang mga bahagi kaysa sa roller shell lamang. Ang isang karaniwang carrying idler assembly ay maaaring magsama ng shaft, bearings, seal, end caps, bearing seats, roller tube, at naaangkop na lubrication.
| Component | Pangunahing Pag-andar | Bakit Ito Mahalaga |
|---|---|---|
| Roller Tube | Nagbibigay ng umiikot na ibabaw ng suporta para sa sinturon | Nakakaapekto sa running smoothness, tibay, at belt contact |
| baras | Nagbibigay ng suporta sa istruktura para sa umiikot na pagpupulong | Dapat makatiis sa mga operating load nang walang labis na pagpapapangit |
| tindig | Nagbibigay-daan sa roller na umikot nang may kontroladong resistensya | Direktang nakakaimpluwensya sa kalidad ng pag-ikot at buhay ng serbisyo |
| selyo | Tumutulong na maiwasan ang mga kontaminant mula sa pagpasok sa lugar ng tindig | Mahalaga para sa maalikabok, basa, at mahirap na kapaligiran |
| End Cap | Sinusuportahan at pinoprotektahan ang mga panloob na bahagi | Nag-aambag sa integridad ng pagpupulong at pagganap ng sealing |
| Lubrication | Binabawasan ang panloob na alitan at pagsusuot | Sinusuportahan ang mas maayos na operasyon at tibay ng tindig |
Para sa kadahilanang ito, ang kontrol sa kalidad ay dapat sumasakop sa mga hilaw na materyales, bearings, seal, katumpakan ng produksyon, mga proseso ng pagpupulong, at panghuling inspeksyon sa halip na tumuon lamang sa panlabas na hitsura ng roller.
Anong mga Benepisyo ang Ibinibigay Nito?
1. Mas mahusay na Suporta sa Belt
Ang patuloy na suporta ay binabawasan ang labis na belt sag at nakakatulong na mapanatili ang isang matatag na conveying surface. Ito ay partikular na mahalaga kapag ang conveyor ay humahawak ng mabibigat o patuloy na naglo-load ng mga bulk na materyales.
2. Nabawasang Pagsuot ng Sinturon
Ang pantay na pamamahagi ng pagkarga ng materyal ay nakakatulong na mabawasan ang naisalokal na diin sa sinturon. Ang wastong pag-ikot ng roller ay maaari ding mabawasan ang hindi kinakailangang friction sa pagitan ng belt at support system.
3. Mas Makinis na Paghawak ng Materyal
Ang matatag na idler rotation ay nagbibigay-daan sa belt na maglakbay nang tuluy-tuloy sa ruta ng conveyor. Maaari itong mag-ambag sa mas maayos na daloy ng materyal at mabawasan ang mga kaguluhan sa pagpapatakbo.
4. Mas Mahabang Buhay ng Serbisyo ng Conveyor Belt
Kapag ang sinturon ay wastong suportado at ang rolling resistance ay kinokontrol, ang hindi kinakailangang mekanikal na stress ay maaaring mabawasan. Sa paglipas ng panahon, maaari itong mag-ambag sa mas mahabang buhay ng sinturon at mas mababang gastos sa pagpapalit.
5. Mababang Pangangailangan sa Pagpapanatili
Ang maaasahang mga bearings, epektibong sealing, tumpak na pagmamanupaktura, at angkop na mga materyales ay maaaring mabawasan ang dalas ng napaaga na pagpapalit ng idler at hindi planadong downtime ng conveyor.
Anong mga Uri ng Pagdadala ng mga Idler ang Available?
Walang iisang idler configuration na angkop para sa bawat conveyor. Ang iba't ibang mga layout ng conveyor at mga kondisyon sa paghawak ng materyal ay nangangailangan ng iba't ibang mga kaayusan sa suporta.
- Mga Karaniwang Trough Idler:Karaniwang ginagamit sa load side ng bulk-material belt conveyor para bumuo ng trough profile.
- Mga Flat Idler:Angkop para sa mga application kung saan kinakailangan ang isang flat belt profile.
- Mga Idler ng Epekto:Idinisenyo para sa mga lugar kung saan nahuhulog ang materyal sa sinturon at kinakailangan ang karagdagang pagsipsip ng epekto.
- Self-Aligning Idlers:Ginagamit upang makatulong na kontrolin ang pagsubaybay sa sinturon at bawasan ang paglalagalag ng sinturon.
- Mga V-Shape Idler:Ginagamit para sa partikular na mga configuration ng conveyor kung saan mas gusto ang isang hugis-V na kaayusan ng suporta.
Kapag nagdidisenyo o nag-a-upgrade ng conveyor system, ang uri ng idler ay dapat piliin kasama ng belt, pulley, bracket, loading point, at pangkalahatang istraktura ng conveyor sa halip na ituring bilang isang nakahiwalay na bahagi.
Paano Mo Dapat Piliin ang Tamang Roller?
Ang pagpili ng tamang roller ay nangangailangan ng higit pa sa pagtutugma ng isang catalog part number. Dapat suriin ng mga inhinyero at mga koponan sa pagbili ang kumpletong kapaligiran sa pagpapatakbo.
- Tukuyin ang lapad ng sinturon:Ang mga mas malawak na sinturon ay karaniwang nangangailangan ng mas malaki at mas naaangkop na mga sistema ng suporta.
- Suriin ang bilis ng sinturon:Ang mas mataas na bilis ay naglalagay ng mas malaking pangangailangan sa rotational stability, balanse, bearings, at sealing.
- Suriin ang kapasidad ng paghahatid:Ang pag-aayos ng roller ay dapat na sumusuporta sa parehong timbang ng sinturon at ang maximum na pagkarga ng materyal.
- Isaalang-alang ang mga katangian ng materyal:Ang mga nakasasakit, maalikabok, basa, malagkit, o kinakaing mga materyales ay maaaring mangailangan ng mga partikular na pagpili ng sealing at materyal.
- Suriin ang mga kondisyon ng pag-install:Ang temperatura, halumigmig, pagkakalantad sa alikabok, pag-install sa labas, at mga kondisyon ng paglilinis ay maaaring makaimpluwensya sa pagpili ng roller.
- Kumpirmahin ang dimensional compatibility:Ang mga sukat ng shaft, diameter ng roller, configuration ng frame, at mga sukat ng mounting ay dapat tumugma sa conveyor.
Halimbawa, ang nai-publish na data ng pagganap ng carrying-idler ay maaaring sumaklaw sa mga lapad ng sinturon mula sa humigit-kumulang 500 mm hanggang 2,400 mm, na may kapasidad sa paghahatid na nag-iiba ayon sa lapad ng sinturon at bilis ng sinturon. Ipinapakita nito kung bakit dapat kumpirmahin ang mga operating parameter bago i-finalize ang isang detalye.
Aling mga Teknikal na Salik ang Nakakaapekto sa Pagganap?
Ang katumpakan ay isa sa pinakamahalagang pagsasaalang-alang kapag sinusuri ang isang pang-industriya na conveyor roller. Ang sobrang radial runout ay maaaring magpapataas ng vibration at resistance, habang ang mahinang bearing o sealing performance ay maaaring paikliin ang buhay ng serbisyo.
| Salik ng Pagganap | Potensyal na Epekto | Inirerekomendang Focus |
|---|---|---|
| Radial Runout | Maaaring maka-impluwensya sa vibration at belt running stability | Panatilihin ang naaangkop na katumpakan ng pagmamanupaktura |
| Kalidad ng Bearing | Nakakaapekto sa paglaban at tibay ng pag-ikot | Gumamit ng angkop na mga bearings para sa mga kondisyon ng pagpapatakbo |
| Pagganap ng pagbubuklod | Tumutulong na protektahan ang mga panloob na bahagi mula sa kontaminasyon | Itugma ang mga seal sa alikabok, kahalumigmigan, at pagkakalantad sa kapaligiran |
| Roller Surface | Nakakaimpluwensya sa pakikipag-ugnay sa sinturon at paglaban sa pagtakbo | Panatilihing makinis at maayos ang ibabaw |
| Lakas ng baras | Tinutukoy ang paglaban sa axial at operational load | Pumili ng mga sukat ayon sa aktwal na pagkarga |
| Lubrication | Mga impluwensyang nagdadala ng friction at wear | Gumamit ng angkop na grasa at epektibong panloob na proteksyon |
Ayon sa magagamit na teknikal na impormasyon, ang mga roller ng Xin Aneng ay gumagamit ng mga espesyal na bearings, lithium-based na grasa, at panloob at panlabas na sealing. Tinukoy ang produkto para sa hanggang 30,000 oras sa ilalim ng normal na mga kondisyon sa pagtatrabaho, bagama't ang aktwal na buhay ng serbisyo ay depende sa pagkarga, bilis, kapaligiran, pagpapanatili, pag-install, at iba pang mga salik sa pagpapatakbo.
Paano Mapapahaba ang Buhay ng Conveyor Idler?
Kahit na ang isang mahusay na ginawa na idler ay nangangailangan ng naaangkop na pag-install at pagpapanatili. Makakatulong ang isang preventive maintenance program na matukoy ang mga problema bago sila maging belt o conveyor failure.
- Regular na suriin ang mga roller para sa abnormal na ingay o vibration.
- Suriin kung may mga senyales ng seized o high-resistance rotation.
- Suriin ang mga seal para sa nakikitang pinsala o kontaminasyon.
- Subaybayan ang pagsubaybay sa sinturon at siyasatin ang patuloy na paglihis ng sinturon.
- Alisin ang naipon na materyal sa paligid ng roller assembly.
- Suriin ang mga mounting frame at shaft para sa pagkaluwag o pagpapapangit.
- Palitan kaagad ang mga sirang roller upang maiwasan ang pagkasira ng pangalawang sinturon.
- Panatilihin ang mga tala sa pagpapanatili upang matukoy ang mga umuulit na pattern ng pagkabigo.
Ang regular na inspeksyon ay lalong mahalaga sa pagmimina, aggregate, port, power generation, semento, metalurhiya, at iba pang bulk-material handling environment kung saan ang mga conveyor ay maaaring gumana nang matagal sa ilalim ng malalaking load.
Mga Madalas Itanong
Ano ang pangunahing layunin ng isang nagdadala ng idler roller?
Ang pangunahing layunin ay upang suportahan ang load side ng isang conveyor belt at ang materyal na dinadala. Nakakatulong itong mapanatili ang hugis ng sinturon, bawasan ang sagging, kontrolin ang rolling resistance, at itaguyod ang matatag na paghawak ng materyal.
Ano ang pagkakaiba sa pagitan ng carrying idler at return idler?
Sinusuportahan ng isang carrying idler ang loaded carrying side ng belt, habang ang isang return idler ay sumusuporta sa walang laman na return side habang ang belt ay naglalakbay pabalik patungo sa conveyor loading area.
Paano naiiba ang carrying idler sa impact idler?
Pangunahing sinusuportahan ng isang standard carrying idler ang sinturon at materyal sa panahon ng paghahatid. Ang isang impact idler ay karaniwang nakaposisyon sa mga loading zone kung saan ang bumabagsak na materyal ay lumilikha ng mas mataas na puwersa ng epekto at ang karagdagang proteksyon ng sinturon ay kinakailangan.
Gaano katagal tatagal ang isang bitbit na idler roller?
Ang buhay ng serbisyo ay nakasalalay sa pagkarga, bilis, materyal, kapaligiran, pag-install, pagpapanatili, kalidad ng bearing, at sealing. Tinutukoy ng Xin Aneng ang hanggang 30,000 oras sa ilalim ng normal na kondisyon ng pagtatrabaho, ngunit ang aktwal na pagganap ay dapat suriin ayon sa partikular na aplikasyon.
Anong impormasyon ang dapat ibigay ng mga mamimili kapag nag-order?
Ang mga mamimili ay dapat na karaniwang magbigay ng lapad ng sinturon, bilis ng sinturon, kapasidad ng paghahatid, mga katangian ng materyal, pag-aayos ng conveyor, diameter ng roller, mga sukat ng baras, kapaligiran sa pag-install, at anumang naaangkop na teknikal o dimensional na mga kinakailangan. Ang pagbibigay ng kumpletong impormasyon ay nakakatulong sa tagagawa na magrekomenda ng angkop na pagsasaayos.
Konklusyon
Ang isang nagdadala na idler roller ay maaaring medyo maliit na bahagi sa loob ng isang kumpletong conveyor system, ngunit ang impluwensya nito sa belt support, material handling stability, wear, maintenance, at pangkalahatang kahusayan sa pagpapatakbo ay makabuluhan. Ang tamang kumbinasyon ng roller structure, bearings, seal, lubrication, dimensional accuracy, at application-specific na disenyo ay makakatulong sa mga conveyor operator na makamit ang mas maaasahang pangmatagalang performance.
Para sa mga proyektong nangangailangan ng maaasahang mga bahagi ng conveyor, ang Carrying Idler Roller solution ng Xin Aneng ay nagbibigay ng opsyon para sa paghingi ng mga bulk-material na conveying application. Kung pipili ka ng mga roller para sa isang bagong conveyor, papalitan ang mga umiiral na idler, o pagbuo ng isang customized na conveying system,makipag-ugnayan sa amingamit ang lapad ng iyong sinturon, bilis, kapasidad, at mga kondisyon sa pagpapatakbo upang talakayin ang isang angkop na solusyon para sa iyong proyekto.
