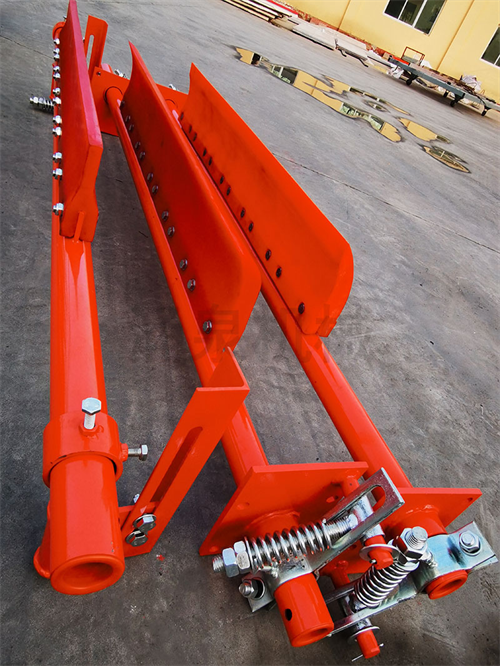

Ang belt conveyor anti-arm counterweight double-lane cleaner ay isang bagong uri ng cleaner, na may mga katangian ng matatag na pagganap, mahusay na epekto sa paglilinis, at madaling disassembly at pagpupulong.
Kasama sa conveyor cleaner ang nakapirming pulley block, wire rope, connecting rod, rubber scraper assembly, counterweight, split sliding bearing, metal scraper assembly at iba pang mga bahagi, at ang sumusunod ay isang maikling pagpapakilala sa bawat bahagi at ang function nito.
1. Conveyor belt
Ang conveyor belt ay isang mahalagang bahagi ng conveyor, ang halaga ng conveyor belt sa conveyor ay nagkakahalaga ng 30% ~ 50% ng halaga ng buong kagamitan, at ang ilang partikular na kondisyon sa pagtatrabaho ay nangangailangan ng conveyor belt na magkaroon ng mga katangian ng wear resistance, heat resistance, flame retardant, oil resistance at ozone resistance. Sa panahon ng operasyon ng conveyor, ang load sa conveyor belt ay lubhang kumplikado, at ito ay napapailalim sa bending stress sa pamamagitan ng roller at roller bilang karagdagan sa longitudinal tensile stress. Karamihan sa pagkasira ng sinturon ay nagpapakita ng pagkasira sa ibabaw at mga gilid ng trabaho, pagkasira, pagkapunit, at pagbabalat na dulot ng epekto ng malalaki at matutulis na materyales. Sa disenyo ng tagapaglinis, kinakailangang piliin ang naaangkop na materyal sa paglilinis ng bloke upang maiwasan ang pinsala sa conveyor belt hangga't maaari. Ang mga conveyor belt ay hindi inilarawan nang detalyado bilang kanilang mga bahagi.
2. Pagulungin nang simple
Ang roller group ay isang mahalagang bahagi ng belt conveyor, at ayon sa papel na ginagampanan sa conveyor, ang roller ay maaaring nahahati sa dalawang kategorya: ang transmission roller at ang reversing roller. Ang function ng drive drum ay upang ilipat ang torque na ibinigay ng drive sa conveyor belt.
Kasama sa pag-reverse ng pagpapasimple ng roller ang direksyon ng conveyor belt sa dulo ng conveyor, ang patnubay sa pagtaas ng anggulo ng pambalot ng transmission pulley, at ang gabay ng tensioning device. Sa disenyo ng cleaner, ito ay para sa head drive roller ng heavy-duty belt conveyor, at ang laki ng roll ay tumutukoy sa lapad ng conveyor belt at ang lapad ng cleaner, na may isang tiyak na papel sa paggabay sa disenyo ng cleaner. Ang drum ay hindi rin inilarawan nang detalyado bilang isang mas malinis na bahagi.
3. isang nakapirming pulley block
Ang nakapirming pulley group ay binubuo ng tatlong pulley, ang una ay gumaganap ng papel ng pag-reverse, at ang pangalawa at pangatlong pulley ay gumaganap ng papel ng pagsasaayos ng distansya upang ang counterweight ay mailagay sa isang makatwirang posisyon.
4. Wire rope
Ang wire rope ay isang mahalagang elemento na nagkokonekta sa counterweight at connecting rod.
5. isang connecting rod
Ang connecting rod ay isang mahalagang elemento na nagkokonekta sa wire rope, rubber scraper at metal scraper, na gumaganap ng papel sa pagkonekta sa itaas at ibabang bahagi.
6. Pagpupulong ng rubber scraper
Ang rubber scraper assembly ay binubuo ng apat na rubber scraper na may parehong detalye, isang rubber scraper shaft, isang scraper seat, isang fixing bolt ng scraper seat at ang scraper shaft, isang fixing bolt ng rubber scraper at ang scraper seat, isang rubber scraper rib, at isang rubber scraper head nut. Ang rubber scraper assembly ay isang kritikal na bahagi ng pangkalahatang panlinis.
7. Counterweight
Ang puwersa ng pagpindot ng rubber scraper ay ibinibigay ng dalawang hanay ng mga counterweight, bawat isa ay binubuo ng apat na piraso ng cast iron na may isang solong timbang na sampung kg at dalawang piraso ng cast iron na may isang solong timbang na limang kg.
8. Hatiin ang sliding bearing
Ang split sliding bearing ay mas madaling i-install kaysa sa rolling bearing, na nagdudulot ng kaginhawahan sa proseso ng pagpupulong ng cleaner, at ito ay may malaking puwersa, at ang gumaganang bahagi nito ay hindi madalas na gumagalaw sa isang malaking anggulo, at ito ay mas maginhawa upang punan ang pampadulas.
9. isang metal scraper assembly
Ang metal scraper assembly ay binubuo ng isang piraso ng wear-resistant steel na gawa sa M13, isang metal scraper holder, isang metal scraper shaft, isang compression bar, isang compression spring, isang compression spring shaft, isang fixing bolt para sa scraper seat at ang scraper shaft, at isang set screw para sa compression bar at ang metal scraper shaft.
