Pagpapahiwatig ng makinarya
Ang paghahatid ng makinarya ay maaaring nahahati sa bulk na materyal na naghahatid ng makinarya (tulad ng: belt conveyor 、 tornilyo conveyor, bucket elevator, malaking pagkahilig conveyor, atbp.) At logistics na naghahatid ng makinarya (tulad ng: linya ng pagpupulong, kagamitan sa linya ng pagpupulong, linya ng conveyor, nakabitin na conveyor Linya, pag -angat, pag -angat ng pneumatic, pag -angat ng rack, uri ng gunting, pag -angat, roller conveyor, pag -angat).

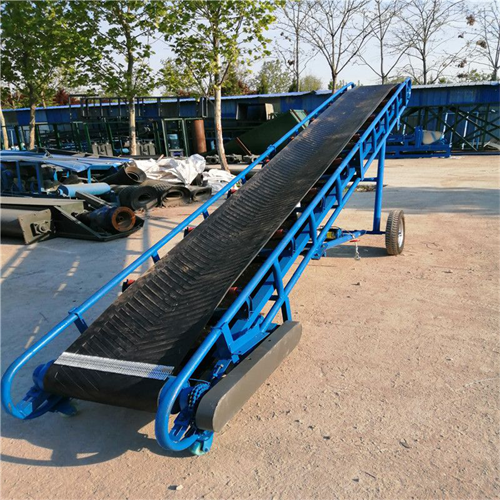

Ang mga karaniwang ginagamit na conveyor ng sinturon ay maaaring nahahati sa: ordinaryong canvas core belt conveyor, bakal lubid core high-lakas na belt conveyor, buong pagsabog-patunay na pababang belt conveyor, flame-retardant belt conveyor, dalawang-speed double-transport belt conveyor, reversible mobile belt conveyor, cold-resistant belt conveyor at iba pa.
Ang belt conveyor ay pangunahing binubuo ng isang frame, isang conveyor belt, isang belt roller, isang aparato ng pag -igting, isang aparato ng paghahatid, atbp.
Ang pangunahing mga teknikal na parameter ng conveyor ng sinturon
|
Lapad ng tape (mm) |
Paghahatid ng Haba (M) Power (KW) |
Pagpapalakas ng bilis (MS) |
Paghahatid ng Dami (t/h) |
||
|
500 |
≤12 3 |
20-30 4-5.5 |
20-30 5.5-7.5 |
1.3-1.6 |
78-191 |
|
650 |
≤12 4 |
12-20 5.5 |
20-30 7.5-11 |
1.3-1.6 |
131-323 |
|
800 |
≤6 4 |
6-15 5.5 |
15-30 7.5-15 |
1.3-1.6 |
278-546 |
|
1000 |
≤10 5.5 |
10-20 7.5-11 |
20-40 11-12 |
1.3-2.0 |
435-853 |
|
1200 |
≤10 7.5 |
10-20 11 |
20-40 15-30 |
1.3-2.0 |
655-1284 |
（2） tornilyo conveyor
Ang conveyor ng tornilyo, na karaniwang kilala bilang Auger, ay angkop para sa pahalang na conveying, hilig na conveying, vertical conveying at iba pang mga anyo ng butil o pulbos na materyales. Ang distansya ng paghahatid ay nag -iiba ayon sa pagpapapangit, sa pangkalahatan mula sa 2 metro hanggang 70 metro.
Pagpapahiwatig ng prinsipyo:Ang umiikot na mga blades ng spiral ay ililipat ang materyal at isasagawa ang conveyor conveyor. Ang puwersa na nagpapanatili ng materyal mula sa pag -ikot sa mga blades ng conveyor ng tornilyo ay ang bigat ng materyal mismo at ang frictional na pagtutol ng tornilyo na conveyor casing sa materyal.
Mga tampok na istruktura:Ang umiikot na baras ng conveyor ng tornilyo ay welded na may mga spiral blades, at ang uri ng ibabaw ng talim ay may solidong uri ng ibabaw, uri ng ibabaw ng sinturon, uri ng talim ng talim at iba pang mga uri ayon sa iba't ibang mga ipinadala na materyales. Ang tornilyo ng tornilyo ng conveyor ng tornilyo ay may isang tulak na tindig sa dulo ng direksyon ng paggalaw ng materyal upang mabigyan ang lakas ng reaksyon ng axial ng tornilyo na may materyal, at kapag ang haba ng makina ay mahaba, ang gitnang nakabitin na tindig ay dapat na maidagdag.
Ang isang double screw conveyor ay isang conveyor ng tornilyo na may dalawang umiikot na shafts na welded na may umiikot na mga blades. Upang mailagay ito nang blangko, ito ay upang organiko na pagsamahin ang dalawang mga conveyor ng tornilyo upang makabuo ng isang conveyor ng tornilyo.
Ang direksyon ng pag -ikot ng umiikot na baras ng conveyor ng tornilyo ay tumutukoy sa direksyon ng conveying ng materyal, ngunit ang pangkalahatang conveyor ng tornilyo ay dinisenyo ayon sa nag -iisang paghahatid upang idisenyo ang mga umiikot na blades. Kapag nagbabalik sa baligtad, ang buhay ng serbisyo ng conveyor ay mababawasan.

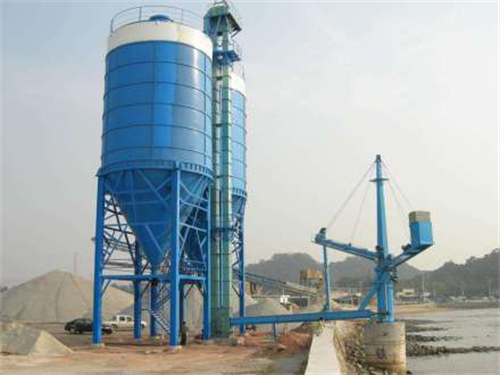

(3) Elevator ng bucket
Ang balde ng baldeGumagamit ng isang serye ng mga hoppers na pantay na naayos sa walang katapusang miyembro ng traksyon upang patayo na itaas ang patuloy na paghahatid ng makinarya ng materyal.
Elevator ng bucketay may isang malaking kapasidad ng paghahatid, mataas na taas ng pag-aangat, matatag at maaasahang operasyon, mahabang buhay makabuluhang pakinabang, ang pangunahing pagganap at mga parameter na naaayon sa JB3926 ---- 85 "Vertical Bucket Elevator" (ang karaniwang katumbas na sanggunian sa mga pamantayang pang-internasyonal at dayuhan Mga Advanced na Pamantayan), Chain ng Ring ng Traction na naaayon sa MT36 ---- 80 "Ang Pagmimina ng Mataas na Mataas na Kalusugan", ang elevator na ito ay angkop para sa paghahatid ng pulbos, butil at maliit na piraso ng hindi nakasasakit at nakasasakit na mga materyales, tulad ng: karbon, Ang semento, bato, buhangin, luad, mineral, atbp, dahil ang mekanismo ng traksyon ng hoist ay isang pabilog na kadena, pinapayagan itong maghatid ng mga materyales na may mas mataas na temperatura (materyal na temperatura hanggang sa 250 ° C). Kadalasan, ang taas ng conveying ay maaaring umabot ng hanggang sa 40 metro.
Ang Prinsipyo ng Paggawa ng Bucket Elevator:Ang bucket elevator ay may isang simpleng istraktura, matatag na operasyon, pick-up charging, halo-halong o gravity discharge, ang bucket elevator rim ay nagpatibay ng isang kumbinasyon ng mga sprockets, na madaling palitan, at ang sprocket rim ay may mahabang buhay pagkatapos ng espesyal na paggamot, at Ang mas mababang bahagi ay maaaring mapanatili ang isang palaging pag -igting kung ang aparato ng awtomatikong pag -igting ng gravity ay ginagamit upang maiwasan ang pagdulas o disarming, at sa parehong oras, kapag ang hopper ay naharang, mayroong isang tiyak na pagpapaubaya upang epektibong maprotektahan ang mga gumagalaw na bahagi, at ang materyal na temperatura ay hindi lalampas sa 250 ° C.
